L’installation d’un insert de cheminée nécessite une attention particulière concernant l’isolation du mur support, car les températures générées peuvent atteindre plusieurs centaines de degrés. Cette contrainte thermique impose le choix de matériaux spécifiques capables de résister aux hautes températures tout en assurant une protection efficace contre les risques d’incendie. Les propriétaires d’habitations équipées d’inserts doivent comprendre que l’isolation traditionnelle s’avère totalement inadaptée dans ces conditions extrêmes. La sélection d’isolants réfractaires performants constitue un enjeu majeur pour la sécurité des occupants et la durabilité de l’installation. Cette problématique technique exige une approche rigoureuse respectant les normes de construction et les recommandations des fabricants d’appareils de chauffage au bois.
Matériaux isolants réfractaires pour mur derrière insert : laine de roche, vermiculite et plaques silico-calcaires
Le choix des matériaux isolants pour les applications haute température derrière un insert représente un défi technique majeur qui conditionne la sécurité de l’installation. Les isolants conventionnels perdent leurs propriétés thermiques et mécaniques lorsqu’ils sont soumis à des températures supérieures à 100°C, créant des risques importants pour la structure du bâtiment. Cette situation nécessite l’utilisation de matériaux spécialement conçus pour résister aux contraintes thermiques extrêmes tout en conservant leurs performances isolantes.
Les matériaux réfractaires destinés à l’isolation derrière un insert doivent répondre à plusieurs critères techniques fondamentaux. Leur résistance thermique doit être maintenue jusqu’à des températures de 750°C minimum, correspondant aux pics de fonctionnement des inserts modernes. La stabilité dimensionnelle constitue également un paramètre critique, car les cycles de dilatation-contraction répétés peuvent provoquer des fissures et des décollements compromettant l’efficacité de la protection.
Laine de roche haute température rockwool FireRock : propriétés techniques et résistance thermique
La laine de roche Rockwool FireRock constitue la référence en matière d’isolation haute température pour les applications domestiques. Ce matériau présente une résistance thermique exceptionnelle jusqu’à 750°C, dépassant largement les exigences des installations d’inserts résidentiels. Sa conductivité thermique de 0,035 W/m.K à température ambiante évolue progressivement avec l’élévation de température, atteignant 0,045 W/m.K à 400°C, ce qui maintient des performances isolantes remarquables dans toutes les conditions d’utilisation.
La structure fibreuse de cette laine de roche lui confère une excellente capacité d’absorption des chocs thermiques et une résistance optimale aux contraintes mécaniques. Sa densité de 100 kg/m³ garantit une tenue mécanique durable, tandis que sa classification incombustible A1 selon les normes européennes assure une sécurité maximale. Les tests de vieillissement thermique démontrent une stabilité dimensionnelle remarquable avec moins de 2% de retrait après 1000 cycles thermiques, garantissant la pérennité de l’isolation sur plusieurs décennies.
Vermiculite expansée en panneaux rigides : densité optimale et conductivité thermique
La vermiculite expansée en panneaux rigides offre une alternative intéressante aux laines minérales traditionnelles grâce à ses propriétés intrinsèques exceptionnelles. Ce matériau d’origine volcanique présente une tenue thermique jusqu’à 1100°C
tout en conservant une conductivité thermique raisonnable comprise entre 0,060 et 0,080 W/m.K selon la température de service. Sa structure alvéolaire lui confère une densité relativement faible, généralement autour de 120 kg/m³, ce qui facilite la manipulation et limite les charges supplémentaires sur les parois existantes. La vermiculite expansée est incombustible, classée A1, et ne dégage pas de fumées toxiques en cas de surchauffe, un point essentiel pour la sécurité dans un salon équipé d’un insert.
Dans le cadre de l’isolation d’un mur derrière un insert, la vermiculite en panneaux rigides est particulièrement adaptée pour réaliser des parements autoportants ou des contre-cloisons minces. Elle peut être vissée directement sur une ossature métallique ou collée sur un support maçonné avec un mortier réfractaire compatible. On la retrouve souvent en combinaison avec des briques réfractaires ou des plaques silico-calcaires pour renforcer la protection des zones les plus exposées au rayonnement thermique direct de l’insert.
Plaques Promatect-H et skamotec 225 : comparatif des isolants silico-calcaires
Les plaques silico-calcaires, comme les Promatect-H ou Skamotec 225, sont devenues des solutions de référence pour habiller un mur derrière un insert sans multiplier les couches de matériaux. Ces plaques rigides, à base de silicate de calcium, sont incombustibles (classement A1), stables jusqu’à des températures de l’ordre de 1000°C pour certains modèles et présentent une bonne résistance mécanique. Elles sont conçues pour réaliser des coffrages, des gaines techniques ou des habillages de foyers fermés tout en respectant les exigences des normes NF EN 13229 et des avis techniques CSTB.
Sur le plan thermique, les plaques silico-calcaires affichent une conductivité autour de 0,06 à 0,09 W/m.K, ce qui permet d’obtenir une protection efficace avec des épaisseurs relativement réduites (25 à 40 mm en général). Les Promatect-H sont très utilisées dans les configurations nécessitant une forte résistance au feu (EI 60 et au-delà) et une bonne stabilité dimensionnelle, tandis que les Skamotec 225 se distinguent par leur légèreté et leur facilité de taille et de mise en œuvre. Pour un mur isolé par l’intérieur derrière un insert, ces plaques peuvent jouer à la fois le rôle d’isolant haute température et de support de finition (enduit, peinture haute température, carrelage, etc.).
Béton réfractaire coulé in-situ : dosage ciment alumineux et granulats chamottés
Le béton réfractaire coulé in-situ constitue une solution robuste, souvent privilégiée lors de rénovations lourdes ou de créations de foyers maçonnés sur mesure. Il est formulé à partir de ciment alumineux, de granulats chamottés (briques réfractaires broyées) et éventuellement d’additifs spécifiques pour améliorer sa mise en œuvre. Ce type de béton supporte des températures très élevées, souvent supérieures à 1200°C, ce qui le rend parfaitement adapté aux zones soumises à un rayonnement direct ou aux retours de flammes accidentels.
Pour un mur derrière insert, le béton réfractaire peut être coulé en voile mince sur un support maçonné existant ou utilisé pour créer un parement indépendant, désolidarisé du mur isolé par l’intérieur. Le dosage typique se situe autour de 25 à 30 % de ciment alumineux pour 70 à 75 % de granulats chamottés, avec un rapport eau/liant soigneusement contrôlé pour limiter le retrait et les fissurations. Si sa conductivité thermique reste plus élevée que celle d’une laine de roche haute température, sa masse et son inertie offrent un excellent bouclier thermique, comparable à un mur de pierre très dense qui stocke la chaleur et la restitue progressivement.
Distances de sécurité réglementaires selon le DTU 24.2 et normes NF EN 13229
Au-delà du choix des matériaux, l’isolation d’un mur derrière un insert doit impérativement respecter les distances de sécurité imposées par le DTU 24.2 et la norme NF EN 13229. Ces textes définissent les écartements minimaux entre l’insert, ses conduits, et tout élément de construction combustible (cloisons en bois, plaques de plâtre standard, isolant organique, etc.). Vous pouvez disposer du meilleur isolant haute température du marché : si la distance de sécurité n’est pas respectée, l’installation restera non conforme et potentiellement dangereuse.
Les fabricants d’inserts précisent dans leurs notices les distances à respecter en fonction de la puissance nominale, du type d’appareil (encastrable, insert à encadrement métallique, foyer fermé habillé) et de la présence ou non d’un écran thermique ventilé. Ces prescriptions complètent les règles générales du DTU et priment en cas de différence. Il est donc essentiel de croiser les informations : texte réglementaire, avis techniques des écrans thermiques, et notice du fabricant de l’insert, afin de dimensionner correctement l’espace entre l’appareil et le mur isolé.
Espace minimal entre insert et mur combustible : calcul selon puissance nominale
Le DTU 24.2, en cohérence avec la norme NF EN 13229, s’appuie sur une logique simple : plus l’insert est puissant, plus son rayonnement thermique est important, et plus la distance de sécurité doit être généreuse. À titre indicatif, pour un appareil de puissance nominale comprise entre 8 et 12 kW, on trouve fréquemment des recommandations allant de 40 à 80 cm entre la paroi arrière de l’insert et un mur combustible non protégé. Cette distance peut être réduite si le mur est rendu incombustible ou protégé par un écran thermique ventilé conforme.
Comment raisonner concrètement lors d’un projet d’isolation derrière insert ? On part de la distance brute préconisée par le fabricant pour un mur combustible, puis on applique les coefficients de réduction autorisés lorsque l’on ajoute un doublage incombustible ou une plaque pare-flamme. Par exemple, un mur en plaque de plâtre BA13 standard pourra être considéré comme combustible, mais s’il est doublé par une plaque silico-calcaire de 40 mm ou par un panneau de laine de roche haute densité protégé par un parement A1, la distance exigée pourra être ramenée à 20 ou 30 cm selon les avis techniques. Cette approche permet d’intégrer l’isolation dans la réflexion globale d’implantation de l’insert.
Écran de protection thermique pare-flammes : positionnement et ventilation forcée
Les écrans de protection thermique, aussi appelés écrans pare-flammes, jouent un rôle clé lorsqu’on souhaite rapprocher un insert d’un mur initialement combustible. Il s’agit de panneaux métalliques ou minéraux, souvent ventilés, qui viennent intercaler une barrière entre la source de chaleur et le support à protéger. Leur efficacité repose sur deux mécanismes principaux : la réflexion d’une partie du rayonnement thermique et la création d’une lame d’air ventilée qui évacue l’excès de chaleur.
Le positionnement de cet écran est déterminant. En général, on le place à quelques centimètres du mur (2 à 4 cm) et à une distance définie de l’insert, de manière à respecter le « 3 fois le diamètre du conduit » imposé par le DTU lorsque les parois sont combustibles. Certains systèmes intègrent une ventilation forcée, via un petit ventilateur, pour accélérer le renouvellement d’air dans la lame ventilée et limiter encore la température de surface du mur. Cette configuration est particulièrement intéressante dans les petits salons ou les rénovations où l’espace disponible est restreint et où l’on souhaite optimiser chaque centimètre entre l’insert et le mur.
Conformité aux exigences de résistance au feu EI 30 et EI 60
Les classes de résistance au feu EI 30, EI 60 (voire EI 120 dans certains cas) sont souvent invoquées pour qualifier la performance globale d’un système d’isolation et de parement derrière un insert. La lettre E correspond à l’étanchéité aux flammes et gaz chauds, et la lettre I à l’isolation thermique, le chiffre indiquant la durée en minutes pendant laquelle ces propriétés sont garanties. Pour un mur derrière insert, viser au minimum une performance équivalente à EI 30 pour la zone la plus exposée constitue une bonne pratique, voire EI 60 lorsque le mur donne sur une pièce de nuit ou un local sensible.
Concrètement, comment atteindre ces niveaux de résistance au feu ? En combinant un support maçonné ou une cloison renforcée avec des plaques réfractaires (Promatect-H, Skamotec 225, béton réfractaire) et, si nécessaire, une couche de laine de roche haute densité. Les systèmes bénéficiant d’un Document Technique d’Application (DTA) du CSTB précisent les épaisseurs, les types de fixations et les joints à mettre en œuvre pour atteindre ces performances. Vous avez ainsi une garantie que le « mur isolé derrière un insert » respecte non seulement les textes, mais aussi les exigences des assureurs en matière de sécurité incendie.
Techniques de pose d’isolation thermique haute température derrière foyer fermé
Une isolation haute température performante ne repose pas uniquement sur la qualité des matériaux, mais aussi sur la précision de la mise en œuvre. Les contraintes thermiques répétées (montées en température, refroidissements, chocs thermiques) mettent à rude épreuve les fixations, les joints, les raccordements aux plafonds et aux cloisons adjacentes. Un détail négligé peut se transformer en pont thermique, en fissure ou en zone de surchauffe localisée susceptible de dégrader votre isolation ou de menacer la sécurité du bâti.
C’est pourquoi les règles de l’art recommandent de traiter le mur derrière insert comme un « mini ouvrage réfractaire », en combinant fixation mécanique adaptée, mortiers spécifiques, désolidarisation des zones sensibles et création d’une lame d’air ventilée. Vous vous demandez si ces précautions sont vraiment nécessaires pour un simple insert domestique ? L’expérience montre que la majorité des désordres constatés après quelques saisons de chauffe sont liés à des défauts de pose plutôt qu’à la qualité intrinsèque des matériaux choisis.
Fixation mécanique par chevilles métalliques inoxydables haute température
Les panneaux de laine de roche haute densité, les plaques silico-calcaires ou les parements en vermiculite doivent être solidement fixés au support pour supporter leur propre poids et les contraintes de dilatation. Les fixations traditionnelles (chevilles plastiques, vis standard) sont à proscrire dans la zone de rayonnement direct de l’insert. On privilégie des chevilles et vis métalliques, idéalement en acier inoxydable ou galvanisé à chaud, conçues pour résister à des températures de l’ordre de 300°C en continu.
La répartition des points de fixation est également stratégique : un entraxe de 40 à 60 cm est courant pour les plaques rigides, avec un renforcement aux abords des angles et des joints. Sur un mur existant en maçonnerie, on prendra soin de vérifier la qualité du support (absence de zones friables) et, le cas échéant, de le consolider avant de poser l’isolant. Certains systèmes intègrent des chevilles spécifiques homologuées pour les écrans thermiques derrière poêle ou insert : s’y référer permet de garantir la cohérence entre la plaque isolante, sa fixation et la performance feu annoncée par le fabricant.
Joints d’étanchéité au mortier réfractaire : composition argile chamottée et liants
Les joints entre plaques réfractaires, autour de l’insert et aux abords des conduits de fumée doivent être traités avec des produits compatibles avec les hautes températures. Les mortiers réfractaires à base d’argile chamottée et de liants hydrauliques spéciaux sont conçus pour supporter des températures supérieures à 1000°C sans se dégrader. Ils assurent à la fois le calfeutrement mécanique, l’étanchéité aux fumées et une certaine continuité thermique, limitant les points faibles dans le système d’isolation.
En pratique, on veille à réaliser des joints réguliers, de largeur suffisante (généralement 3 à 5 mm), et à bien les lisser pour éviter les microfissures. Là encore, l’analogie avec la maçonnerie de poêle ou de foyer fermé est utile : un joint bien exécuté se comporte comme un maillon solide dans une chaîne, tandis qu’un joint bâclé devient le point de rupture anticipé de l’ouvrage. Dans les jonctions soumises à des mouvements (dilatations différentielles entre l’insert métallique et la maçonnerie), on peut compléter le mortier par un mastic haute température sur la face visible pour absorber une partie des déformations.
Traitement des ponts thermiques aux raccordements mur-plafond
Les zones de raccordement entre le mur isolé derrière l’insert et le plafond ou les cloisons latérales sont particulièrement sensibles. Si ces jonctions ne sont pas correctement traitées, la chaleur peut se propager vers des éléments combustibles (ossatures bois, plaques de plâtre standard, isolants organiques) situés juste au-dessus ou à côté de la zone protégée. C’est un peu comme si vous portiez un manteau épais mais que vous laissiez volontairement le col grand ouvert : la chaleur (ou dans notre cas, le feu) trouve un passage privilégié.
Pour limiter ces ponts thermiques, on prolonge généralement les plaques réfractaires ou l’isolant haute température d’au moins 20 à 30 cm au-delà des limites du foyer, aussi bien en hauteur qu’en largeur. Au plafond, une retombée de la cloison isolante ou une bande de matériau réfractaire complémentaire permet de créer une zone tampon entre l’insert et les matériaux sensibles. Les jonctions sont soigneusement jointoyées au mortier ou au mastic haute température, en veillant à respecter les prescriptions d’éloignement des éléments combustibles imposées par le DTU 24.2.
Système de lame d’air ventilée avec grilles d’aération calibrées
La mise en place d’une lame d’air ventilée entre le parement isolant et la structure du mur est l’une des techniques les plus efficaces pour limiter la température de surface et évacuer l’excès de chaleur. Le principe est simple : on laisse un espace de quelques centimètres entre l’isolant et le mur, et on crée des ouvertures basses et hautes (grilles d’aération) pour favoriser un flux d’air naturel, par effet de cheminée. Cet air circule, se réchauffe au contact de la paroi chaude, puis s’échappe en partie haute, emportant une grande partie de l’énergie thermique qui aurait sinon chargé le mur.
Pour que ce dispositif fonctionne correctement, la section des grilles doit être dimensionnée en fonction de la surface d’isolant et de la puissance de l’insert. Les fabricants d’écrans thermiques et de foyers fermés donnent souvent des valeurs indicatives (par exemple, 50 à 100 cm² de section de grille par mètre linéaire de mur protégé). Des grilles métalliques ou en inox, perforées, sont recommandées pour résister au rayonnement et éviter tout risque de fusion. En combinant cette lame d’air ventilée avec des matériaux incombustibles, vous obtenez un système de protection très performant, capable de maintenir la température côté mur à des niveaux compatibles avec une isolation par l’intérieur classique.
Protection des murs en plaques de plâtre BA13 et cloisons inflammables
Dans la plupart des rénovations, le mur derrière l’insert est constitué de plaques de plâtre BA13 standard ou de cloisons légères contenant des éléments combustibles (ossatures bois, isolants synthétiques, parements décoratifs). Ces parois ne sont pas conçues pour résister durablement au rayonnement intense d’un foyer fermé : jaunissement, fissuration, surchauffe de l’isolant et, dans le pire des cas, risque de départ de feu après plusieurs saisons de chauffe. Comment transformer un mur inflammable en support compatible avec un insert de cheminée ?
La première étape consiste à supprimer, dans la zone de rayonnement direct, tous les matériaux clairement combustibles situés à proximité immédiate de l’appareil (papier peint, lambris bois, isolants à base de mousse, etc.). On met ensuite en place un système de protection continue : soit un doublage complet du mur en plaques de plâtre haute résistance au feu (type BA13 feu ou « rose ») complété par un écran thermique, soit un habillage intégral de la zone sensible avec des plaques silico-calcaires ou un complexe laine de roche + parement incombustible. L’objectif est que le mur, dans une bande d’au moins 1 m autour de l’insert, puisse être considéré comme non combustible ou protégé au sens du DTU.
Dans certains cas, il sera judicieux de déposer ponctuellement la plaque de plâtre existante pour accéder à l’ossature et vérifier la présence d’isolants inflammables. Si une laine de verre ou un isolant biosourcé se trouve à quelques centimètres seulement du futur foyer, on prévoit soit de l’éloigner, soit de l’isoler par une barrière minérale (laine de roche haute densité, panneau silico-calcaire). Vous l’aurez compris : protéger un mur en BA13 derrière un insert ne consiste pas uniquement à changer la finition visible, mais à repenser la composition complète de la paroi dans sa zone la plus sollicitée.
Contrôle thermique par caméra infrarouge FLIR et mesures de température

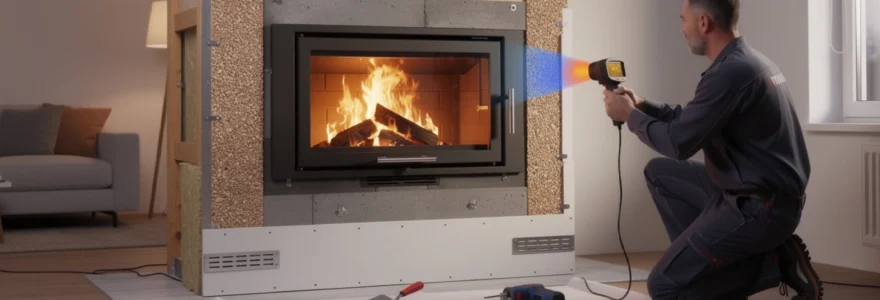

Une fois l’isolation du mur derrière l’insert réalisée, comment vérifier concrètement que la solution mise en œuvre est efficace et sûre ? Au-delà du simple ressenti à la main, l’usage d’une caméra thermique infrarouge (type FLIR) et de thermomètres de surface permet d’obtenir des mesures objectives. De plus en plus de professionnels du chauffage et de l’isolation proposent ce service de contrôle, notamment lors de la première mise en route de l’insert après travaux.
La méthode consiste à faire fonctionner l’insert à puissance nominale pendant plusieurs heures, jusqu’à ce que les températures se stabilisent. On réalise alors un balayage complet du mur, des angles, des raccordements plafond et des zones situées derrière les écrans thermiques. Les images infrarouges mettent en évidence les éventuels points chauds, zones de ponts thermiques ou défauts de continuité dans l’isolation. Idéalement, la température du parement fini derrière l’insert ne devrait pas dépasser 50 à 60°C, même après une longue flambée.
Pour aller plus loin, certains artisans combinent cette thermographie avec des mesures ponctuelles à l’aide de sondes ou de thermomètres infrarouges portatifs. Ces relevés sont consignés dans un rapport, utile en cas de question de l’assureur ou de contrôle ultérieur. Au-delà de l’aspect réglementaire, ce contrôle vous offre une tranquillité d’esprit : vous savez que le mur isolé derrière votre insert fonctionne comme prévu, que la chaleur est correctement maîtrisée, et que votre installation est prête à fonctionner en toute sécurité pendant de nombreuses années.
